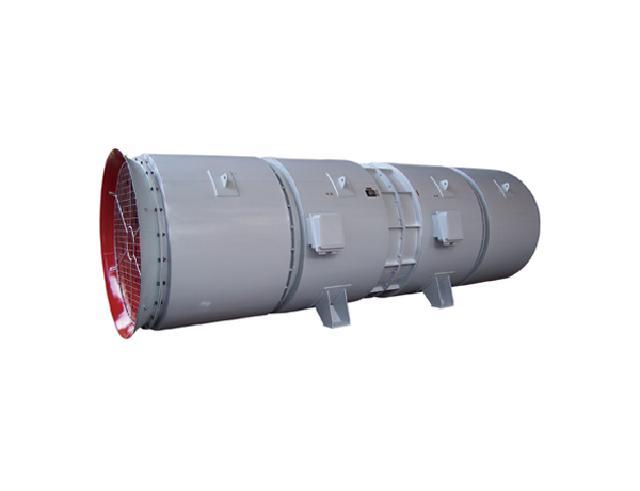

SDA-BD型对旋式多速隧道风机
SDA-BD型对旋式多速隧道风机
SDA-BD型对旋式多速隧道风机
- 产品详情
- 产品参数
结构：对旋式轴流风机,采用变极调速调节风机性能
尺寸：Φ900～Φ1700mm
风量：560～4200m3/min
全压：1125～5000Pa
用途：适用于长度超过1000米的大断面隧道施工通风
SDA-BD型隧道风机适用于隧道，地铁，矿山等地下施工通风领域。
SDA-BD型隧道风机是一种对旋式风机。结构特点是2个叶轮相对反向旋转的2级串联轴流风机。整个机体采用包覆式消声结构，噪声低，体积小。
该型风机使用2台双速电机，通过每台电机的高低速切换形成4个速度组合，2台电机也可只开1台。其性能变化效果接近无级调速。采用这种变极调速调节风机性能，调节效率高，调节范围宽；比普通对旋风机节电30%以上；尤其对于通风长度不断改变的隧道施工通风适应性好，相当于5台不同功率的风机。
SDA-BD型隧道风机适用于长度超过1000米的大断面隧道施工通风。
SDA-BD型隧道风机技术参数
SDA-BD Technical parameters
型号 | 叶轮直径 | 流量 | 全压 | 转速 | 电机功率 | 噪声 | 重量 |
Model | Diamter | Air Flow | Pressure | Speed | Power | Noise | Weight |
mm | m3/min | Pa | r/min | kW | dB（A） | kg | |
90BD-2FS37 | 900 | 850 | 3700 | 1470/1470 | 37+37 | 84 | 1900 |
820 | 2480 | 1470/970 | 37+13 | 82 | |||
700 | 2000 | 970/1470 | 13+37 | 81 | |||
560 | 1600 | 970/970 | 13+13 | 80 | |||
100BD-2FS45 | 1000 | 1000 | 4100 | 1480/1480 | 45+45 | 85 | 2440 |
960 | 2740 | 1480/980 | 45+15 | 83 | |||
830 | 2210 | 980/1480 | 15+45 | 81 | |||
660 | 1760 | 980/980 | 15+15 | 80 | |||
100BD-2FS55 | 1000 | 1000 | 5000 | 1480/1480 | 55+55 | 87 | 2750 |
960 | 3350 | 1480/980 | 55+18.5 | 85 | |||
830 | 2700 | 980/1480 | 18.5+55 | 84 | |||
660 | 2140 | 980/980 | 18.5+18.5 | 82 | |||
110BD-2FS55 | 1100 | 1200 | 4200 | 1480/1480 | 55+55 | 86 | 2910 |
1160 | 2750 | 1480/980 | 55+18.5 | 84 | |||
1000 | 2300 | 980/1480 | 18.5+55 | 83 | |||
800 | 1800 | 980/980 | 18.5+18.5 | 81 | |||
112BD-2FS75 | 1120 | 1560 | 4500 | 1480/1480 | 75+75 | 87 | 3190 |
1500 | 3010 | 1480/980 | 75+24 | 85 | |||
1300 | 2430 | 980/1480 | 24+75 | 84 | |||
1030 | 1920 | 980/980 | 24+24 | 82 | |||
125BD-2FSE110 | 1250 | 1800 | 5000 | 1480/1480 | 110+110 | 89 | 4400 |
1510 | 2700 | 980/1480 | 40+110 | 86 | |||
1200 | 2140 | 980/980 | 40+40 | 85 | |||
900 | 1250 | 740/740 | 20+-20 | 69 | |||
125B2D-2FSE110 | 1250 | 2100 | 4500 | 1480/1480 | 110+110 | 88 | 4380 |
1750 | 2430 | 980/1480 | 40+110 | 86 | |||
1400 | 1900 | 980/980 | 40+40 | 85 | |||
1050 | 1125 | 740/740 | 20+20 | 69 | |||
130BD-2FSE132 | 1300 | 2400 | 5000 | 1480/1480 | 132+132 | 89 | 4890 |
2000 | 2700 | 980/1480 | 45+132 | 86 | |||
1590 | 2140 | 980/980 | 45+45 | 85 | |||
1200 | 1250 | 740/740 | 22+22 | 71 | |||
140BD-2SE90 | 1400 | 2400 | 3200 | 985/985 | 90+90 | 84 | 5070 |
2320 | 2490 | 985/740 | 90+45 | 83 | |||
2100 | 2290 | 740/985 | 45+90 | 82 | |||
1800 | 1800 | 740/740 | 45+45 | 81 | |||
142BD-2SE110 | 1420 | 2400 | 4100 | 985/985 | 115+115 | 84 | 5330 |
2300 | 3200 | 985/740 | 115+55 | 83 | |||
2100 | 2940 | 740/985 | 55+115 | 82 | |||
1800 | 2300 | 740/740 | 55+55 | 80 | |||
152BD-2SE132 | 1520 | 3000 | 4100 | 985/985 | 132+132 | 85 | 5980 |
2900 | 3200 | 985/740 | 132+66 | 84 | |||
2600 | 2950 | 740/985 | 66+132 | 83 | |||
2250 | 2300 | 740/740 | 66+66 | 81 | |||
170BD-2SE132 | 1700 | 4200 | 2800 | 985/985 | 132+132 | 86 | 7200 |
4070 | 2180 | 985/740 | 132+66 | 85 | |||
3670 | 2010 | 740/985 | 66+132 | 84 | |||
3150 | 1570 | 740/740 | 66+66 | 82 |
